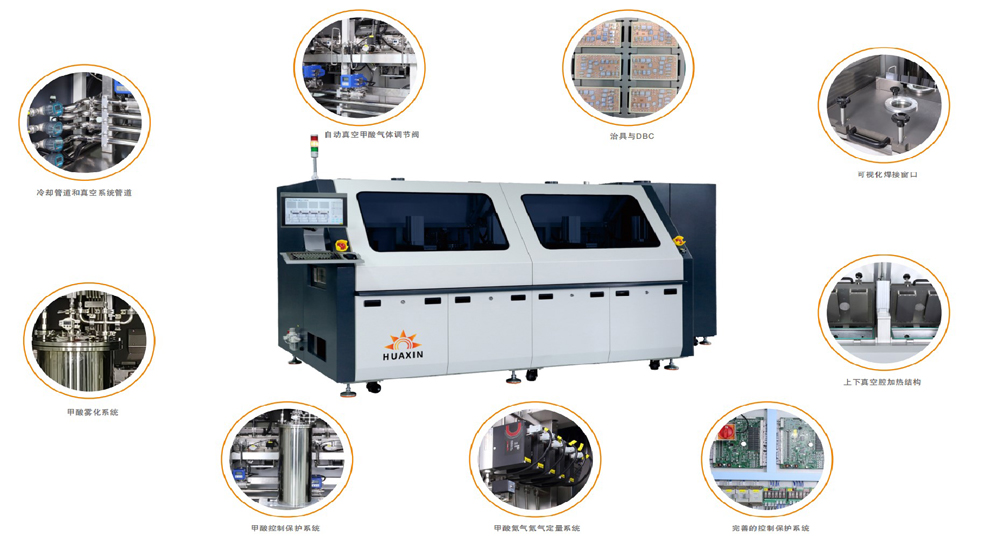

真空回流爐 甲酸真空回流焊HX- HPK系列

品牌：華芯

型號：HX-HPK系列
產地：中國

一、 HX- HPK系列甲酸真空回流焊特點

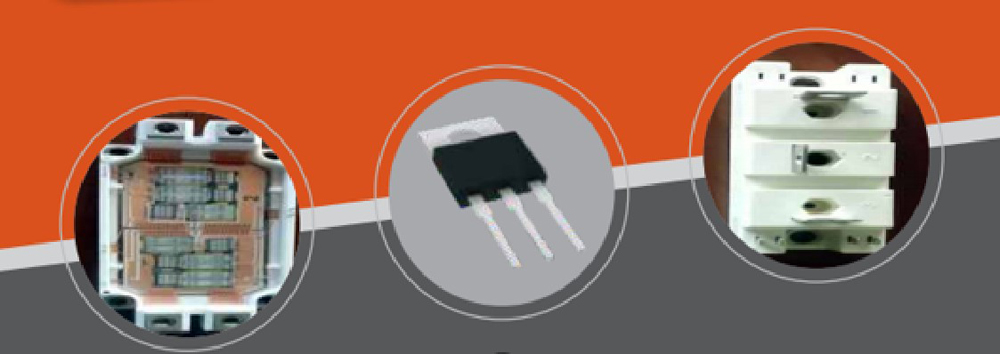

1、此設備采用進口平臺研發生產，真對半導體功率器件，IGBT.等需要錫膏焊片真空焊接的的產品。
2、此設備采用工控嵌入式控制系統，不僅穩定可靠而且溫度控制更加精確
3、設備支持關鍵焊接參數的配方功能、支持SECS/GEM數據交換。
4、設備可以根據不同的產品自動可視化調節真空泵的抽氣速度和設置分段抽真空，防止焊接元件偏移和產生錫珠。
5、內置冷水管的密封圈，不僅壽命更長，使用成本更低，而且減少了密封不良造成的昂貴的產品損壞
6、最大真空度可以達到0.1KP，；Void Single<1%，Total<2%
7、精確定量甲酸、氮氣控制系統，不僅大幅節約氮氣、甲酸，更有效減少殘余甲酸排放。
8、設備采用自動巡檢系統，可提前檢測設備運行狀況，預判設備故障，提前排除設備故障。
9、此設備完美替換PINK甲酸真空回流焊

三、HX- HPK系列甲酸真空回流焊工藝步驟
1、腔室 #1
（裝載產品）載具進入腔室，關閉閘門
排出空氣，再注入（惰性）氮氣
同時進行預加熱，并保持預設的工藝時長
2、腔室 #2
繼續加熱到焊料熔解，
使用真空(<10 mbar)控制技術消除空洞（氣泡），并保持設定時長
充入氮氣，載具傳送去冷卻腔室
3、腔室 #3
以可調梯度在惰性氣體中完成冷卻

四、熱傳導系統性能
1、高效熱傳導使加熱和冷卻過程使用的溫度梯度能夠得到適當調節。該溫度范圍可用于所有產品尺寸和重量，而與產品熱質量無關。
2、在熱風對流或蒸汽的傳統回流爐中，焊料通常在重質底座達到潤濕溫度前即被熔化，而且不良的潤濕效果是產生氣泡的主要原因；
3、共晶系統使用的接觸熱傳導法使底座首先加熱，焊料在重熱質基座達到潤濕溫度后才會熔化，加熱板具有很大質量且以恒溫工作，因此能夠在IPC/JEDEC 溫度范圍內完成幾乎所有產品的焊接工作。
