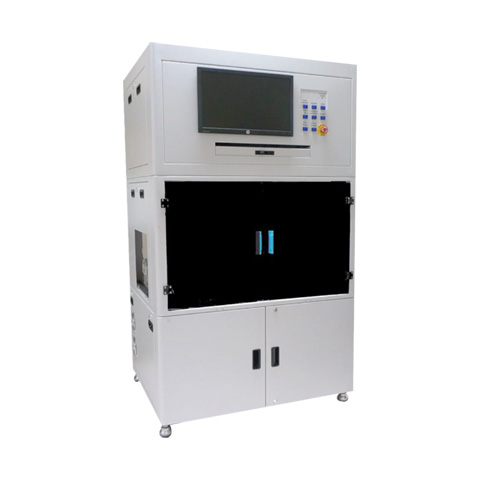

捷智在線型ICT測試機JET3000

品牌：捷智
型號：JET3000
產地：中國

捷智在線型JET3000測試儀特點
1、單核、雙核、四核的新測試概念
2、更快速的更換測試治具（后結合式下結合式）
3、使用更快速的傳輸介面PCI-Express
4、全自動雙軌在線測試（提高產能，減少等待時間）

捷智在線型JET3000的設備板卡介紹
1、JET3000主要量測的裝置，可以量測電阻、電壓、電容、電桿并且負責低電壓的放電功能，且模擬繼電器板自檢也依靠此板，能提供兩組0~10V的電壓，同時最大200毫安的電流，可以量測0~100伏的電壓。另外測量板自己有電阻100 hm到10兆歐姆和電容330 pF到330 uF以及一個二極體供自己自檢功能是否正常。

2、系統卡是控制其他板卡的仲介，所有的指令都須經由他傳輸到指定的板卡位置，因此有系統卡才能控制其他板卡。電腦要從PCIE延伸卡接一條PCIE電纜到系統版，并且在開機時系統電有啟動才能抓得到這系統。另外系統卡還有量測頻率的功能，且可以選擇1-16個通道。

3、電源板一片可以提供兩組可變的電源供應器，依照不同的機臺會有不同的規格。但不管哪個版本，最高電壓都是50伏特，最高輸出電流都是5安培。可以限制最高限電流，當輸出電流超出設定線電流會自動關閉電源。

4、高壓板是一個可以多功能的板子，主要功能是可以耐高壓，另外不同端口有不同功能，分別可以交流量測、交流放電、直流量測、直流放電，以及控制訊號，甚至可以連結待測物與外部的設備輸入或輸出。

5、VR板可變電阻板(Variable電阻)可變電阻板，可以用來設定不同的阻值，有的時候也可以拿來當開關，另外提供頻率產生器。

6、模擬繼電器板點號分128點和256點，點號由右至左，插槽由上至下，第二片模擬繼電器板依照順序往左邊插點號持續累加，不能空一槽。量測電壓在1~100V之間可以測試二線式和四線式，經由背板由量測板量測。

7、數字繼電器板數字繼電器板一片坂有128點，上槽點數較小，下槽點數較大，偶數點為訊號點，基數點都是GND，偶數點可以給數位訊號，電壓可以選擇0~5伏，點號從5002開始算，5000點以前是模擬繼電器的點號。可以負責燒錄和邊界掃描，或單純的寫入寫出12C和EEPROM
