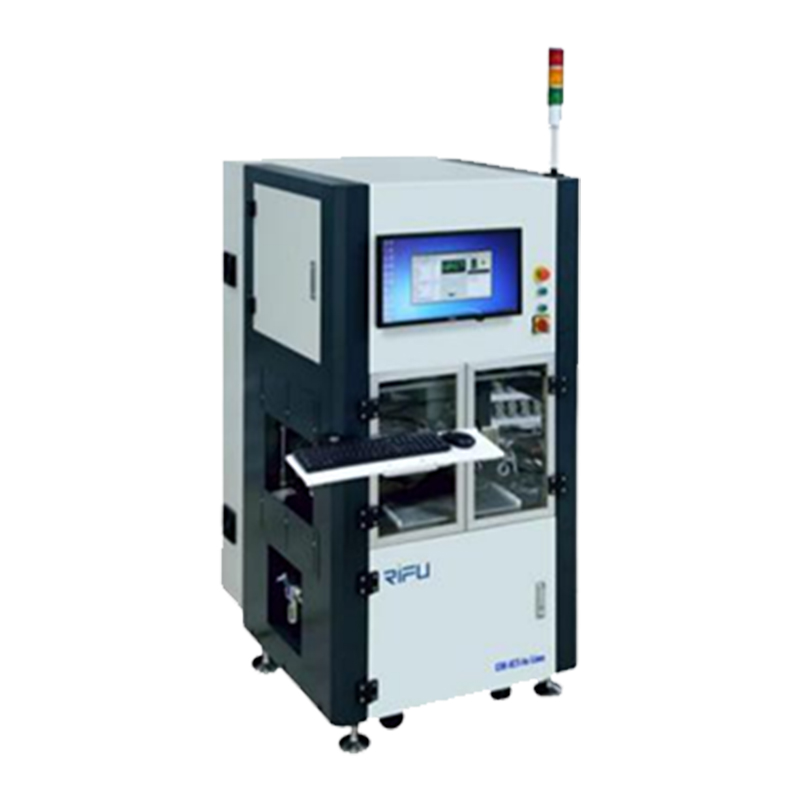

ICT測試機 在線ICT測試儀器 電路板功能測試設備

1、系統功能

該設備用于 PCB 波峰焊后檢查電氣連接、電氣性能缺陷。
2、組成
該設備由輸送皮帶線、PCB 定位機構、針床及電控系統組成。

系統技術參數
1、外形尺寸:L900 ㎜*W1070 ㎜*H1900
2、導軌距地面高度 910±20 ㎜可調
3、導軌長度為 900，寬度為 50-310 可調
4、PCB 規格為：PCB 規格為 L380XW310X&2,總量為 2KG
5、PCB 板傳送速度 0~4m/min
6、皮帶規格 12 ㎜扁皮帶
7、輸送方向:從右至左/左至右
8、電源 220V AC/50HZ/2A;氣源:0.4~0.6Mpa
9、能適應各個品牌的 ICT 測試系統通訊
10、代替人工取放板操作，自動下壓測試

產品系統特點：

多連板程式自動生成功能，更快捷調試作業。
開機自檢，具有自我診斷功能，更快捷維護。

個性化界面設計，操作簡單，快捷。
高效能、高精度，功能及性價比最優的測試儀。
ATPD 程式自動除錯，自動學習開短路資料。
完整的統計報表功能，測試數據可自動保存。

電腦自動選擇隔離點，單個元件最多可達 10 個隔離點。

三端電解電容極性測試，實測證明可測率高達 100%。
設備預留了蓋章、掃條碼、數據存儲、紅外線保護，自動線對接口
