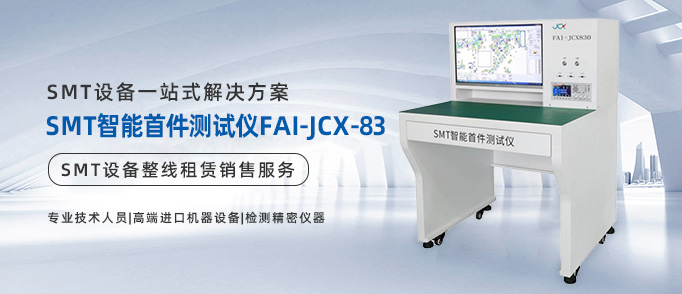

LCR首件測試儀檢測設備 智能首件檢測儀FAI-JCX-83
品牌：精創鑫
型號：FAI-JCX-83
產地：中國
一、SMT智能首件測試儀設備介紹
1、系統介紹
JCX-830智能首件檢測系統是針對SMT首件確認環節實現減人增效的全新方案，通過整和BOM、CAD及圖紙自動生成檢測程序，快速準確對元器件進行逐一檢測，并自動判定結果，使用該系統，僅需一人獨立操作，檢測時間可減少50%以上更重要的是減少人為失誤，提高首件檢測的準確性和可追溯性，保證生產的品質。
2、設備原理
JCX-830是專用于做SMT首板檢測的設備，其原理是將首件板的BOM、CAD文件及圖紙導入系統內，系統會自動合成檢測程序，員工根據系統自動生成的檢測程序對首件進行逐一檢測，系統會記錄下測量值并自動判定結果。
二、SMT智能首件測試儀設備特點及優勢
1、操作簡單——檢測時作業員一手拿表筆進行測量，系統會自動記錄數據，完全只需一人操作（而傳統方式復雜電路板通常需要2人配合完成）
2、節省時間——實踐證明使用JCX-830首板檢測系統工作效率可以提升50%左右，大幅度為SMT節約寶貴時間。
3、數值的正確性——采用客戶原始的BOM和CAD文件，直接導入系統，生成檢測程序保證首件檢測數據的正確性。
4、程序管理簡單方便——檢測程序由電腦保存，方便調用。（傳統方式需要對BOM表和位置圖的紙質資料進行保管）
5、樣本功能——檢測OK后可以保存為樣本，下次檢測相同機種時可以調出作對比判定，使檢測工作更加快速高效。
6、方便查找元件——系統設置有查找功能，員工可根據位號、名稱或者其他信息快速對元件進行查詢定位
7、自動生成完善的檢測報告——檢測完成可自動生成完善的檢測報告，方便追溯源頭；同時也省去了做報告的繁瑣和時間；檢測報告只讀Excel文檔，真實反映實際情況，避免人為修改和失誤
在檢測效率和品質方面，JCX-830相比傳統方式有很大的提升
8、真實反映測值——LCR讀取的數據自動記錄在系統上，并且可以自動生成報表，很直觀的顯示出來，不能人為修改
9、避免漏測——檢測時系統會動態的顯示已測和未測的元器件數量，如有漏測一目了然。
10、可檢測出多貼，少貼的情況——很方便對SKIP（不貼零件）位置進行確認，若在該類位置發現有零件，則為異常，清晰放大的圖片會讓作業員快速準確的找到其位置。
三、SMT智能首件測試儀設備參數
型號 FA-JCX830
報告生成速度 ≤20
軟件語言 中/英/日
編程方式 離線編程
質保期 1年
尺寸L860m*D750mm*H1130mm
控制主機及CPU 工業主機Intel i5 3.9GHz
系統 Windons 7 64
內存 DDR4 8G
硬盤 500G 固態
電源及功率 AC220V 300N
測試信號頻率 20Hz-300KHz
LCR 品牌 同惠LCR 定制電橋]CX860
測量顯示范圍 L 0.00001uH-999998 C0.0001PF-99999uF R 0.000010-99.999MΩ
測量精度 0.05%
測試程序自動生成(通過 BOM 和 CAD 位置圖)時間≤3分鐘
器件查詢 自動顯示已測和未測的器件
判定結果 自動切換測試檔位，自動判定結果
程序存儲 測試程序存儲、直接調用、不需反復編程
培訓 設備所有功能，直到相關受訓員工完全掌握
技術支持 24H 技術支持軟件升級 終生(不包含新增能的軟件開發報務)說明書 PDF 中文
