在線清洗機噴淋清洗機 PCBA助焊劑清洗機

產品簡介：

在線JEK-5200CL型噴淋式水基清洗機 JEK-5200CL型一體在線噴淋式水基清洗機分三個工藝段，如化學洗清洗段、純水漂洗段和強力熱風干燥段，細分整機有隔離或化學預清洗、化學循環清洗一、隔離風切、DI預洗、DI水循環漂洗一、最終DI水洗，一段風切風干、二段熱風風干、三段熱風風干、出板十個工序。

13510358172

技術參數

在線清洗機 噴淋清洗機 PCBA助焊劑清洗機

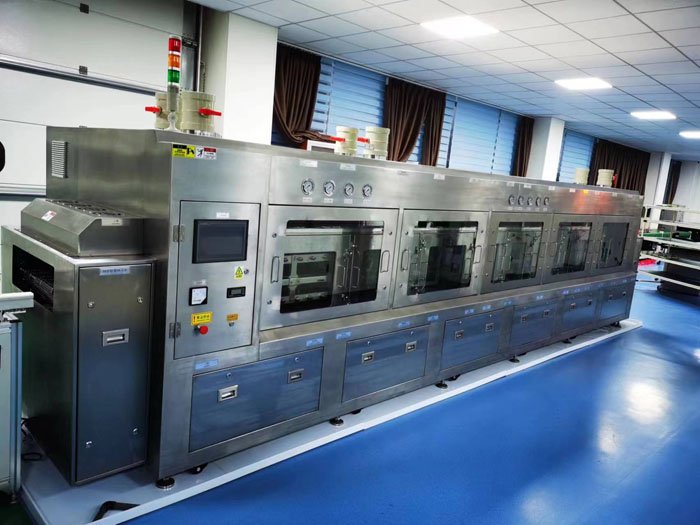

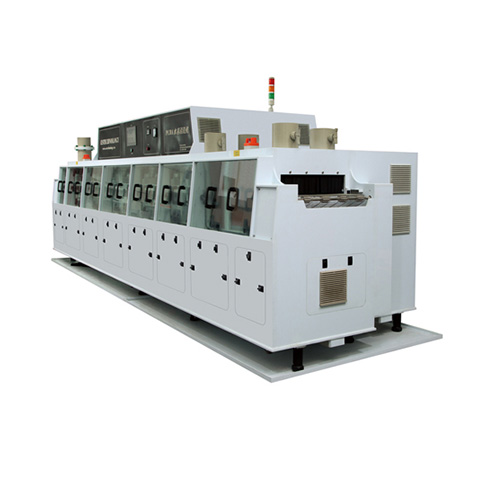

在線噴淋式水基清洗機JEK-5200CL型
JEK-5200CL型一體在線噴淋式水基清洗機分三個工藝段，如化學洗清洗段、純水漂洗段和強力熱風干燥段，細分整機有隔離或化學預清洗、化學循環清洗一、隔離風切、DI預洗、DI水循環漂洗一、最終DI水洗，一段風切風干、二段熱風風干、三段熱風風干、出板十個工序。

噴淋式清洗機詳細清洗工藝流程：入板→入板隔離→化學預洗→化學洗一→隔離→風切隔離→DI水預漂洗→DI水漂洗一→最終沖洗→隔離→一段高壓冷風→二段高壓熱風→三段高壓熱風→出板

噴淋式清洗機產品配置與特點
觸摸屏控制系統
警報系統
適用范圍極廣，最大清洗產品尺寸可達到600mm*400mm
結實的SUS304不銹鋼結構
整機采用耐腐蝕的SUS304不銹鋼料，熱損耗極低，節能環保材料
可以設置各種循環方案，適應各種清洗要求
可以實現循環清洗，節約化學品消耗

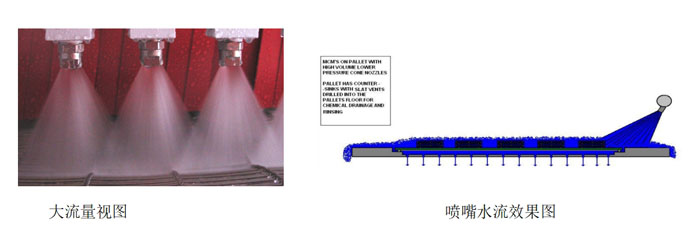

快洗、多向、高效噴頭，大大縮短清洗和沖洗時間
每個清洗段獨立水箱
半透明的前艙，大視窗，可以隨時觀察產品清洗情況
安裝在后部便于保養的浸入式發熱管
雙層隔溫玻璃視窗，溫度損失低
化學清洗段循環熱水系統
DI水漂洗段循環熱水系統
耐高壓水管,及便于維修的快接安裝方式
風刀可以重復進行精確的調節
帶調節門的外部排氣口
快速接頭噴桿系統
抽風氣液分離回收系統，能有效減少清洗劑的消耗
三段干燥，一段風干、二段熱風吹干、三段風干
采樣接水口及沖洗口
具有低液位自動補水功能
3 PH , 380 VAC, 5 wires
噴淋壓力0-0.6Mpa可調，變頻調壓
進水電導率檢測
噴淋壓力監控，有高低壓報警功能

噴淋式清洗機整機描述：
1、整機采用SUS304不銹鋼制作，外形美觀。
2、基于SUS304不銹鋼的良好化學特性，機器可適應堿性清洗劑。
3、所有SUS304不銹鋼的開料與開孔均采用激光設備加工完成。
4、所有槽體底部均為三道加強焊接，確保無滲漏。
5、機架底架為加厚SUS304鋼架，在不銹鋼材料保證化學性能的同時，鋼底架保證機器強度。
6、選用日本池內噴嘴
7、化學段冷凝回收系統

噴淋式清洗機排氣系統：
1、隱蔽式、一體式管道系統
2、帶調節門的200mm外部排氣口
3、帶廢油聚結網的先進排氣系統，化學物損失達到同行最低水平
4、隱藏式冷凝回收系統，外觀美觀

噴淋式清洗機輸送帶
1、全程600mm的寬度
2、運輸速度：10mm-1500mm/min可調
3、輸送帶導軌直達噴桿系統和風刀處
4、SUS316不銹鋼網帶運輸
5、根據客戶產品尺寸定做帶側向與前后向擋攔型網帶(選配)
6、輸送帶抗靜電防護接地
7、輸送帶的回程與沖洗和清洗模塊互相隔離

噴淋式清洗機觸摸屏控制系統:
1、10”的觸摸屏
2、操作界面簡單，直觀
3、參數設置界面帶密碼控制，分級擁有不同的權限
4、軟件包含了警報系統，如溫度報警、液位報警等、清洗壓力、風切壓力報警。
5、可顯示PCB板在機器中位置
6、帶警示燈塔
7、進水電導率檢測
8、入口處設置了日本歐姆龍光電感應器，可以自動開啟/停止水泵及風刀

噴淋式清洗機技術參數
機器尺寸：L5200*W1750*H1650mm
機器功率：約100kw
使用功率：約65-85KW
機身材質：SUS304不銹鋼
網帶材質：不銹鋼SUS316
電源要求：3PH, 380 VAC, 5 wires
重量：約2200kg
DI水質要求： >15MΩ
DI進水量要求：1.0 m3/h
抽風量要求：1200 CFM
噪音：< 80Db
化學洗區噴淋壓力：0-0.6Mpa
DI漂洗區噴淋壓力：0-0.6Mpa
產品重量：小于10kg
化學水洗段水箱溫度：25-75℃
風刀角度：角度可調，升降可調
噴管安裝方式：快速接頭方式，便于更換
網帶寬度：600mm,可定制
水管安裝方式：快接方式，便于維修
過濾精度(二級）：100u
清洗產品尺寸：500mm(W)*400mm（L)*80mm(H)
清洗液消耗量：1.5-2.5L/H
DI水消耗量：5L-10L/min
運輸速度：10mm/min-1500mm/min
控制方式：觸摸屏+PLC控制
