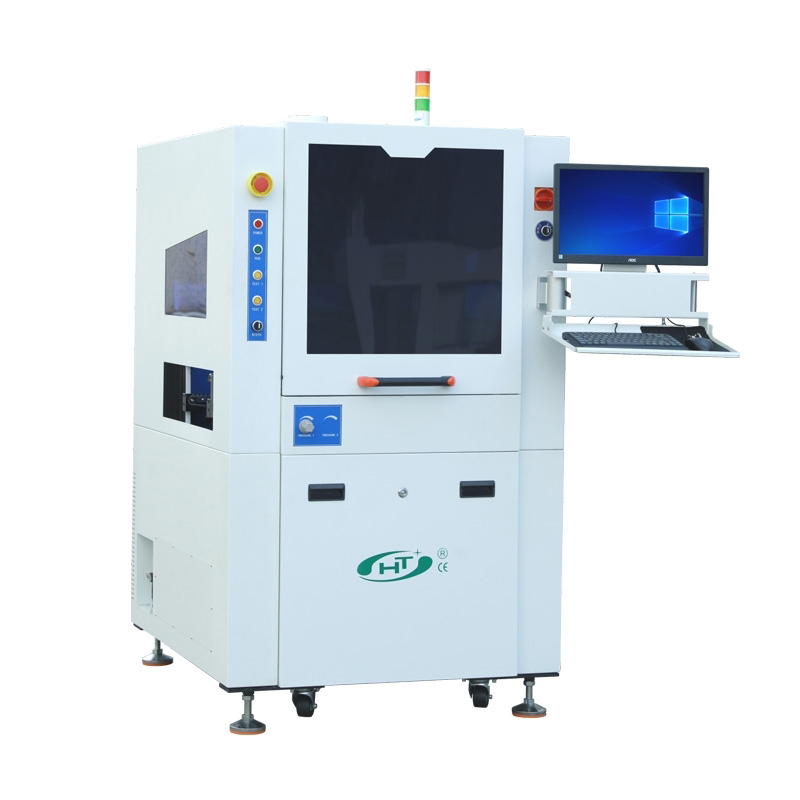

涂覆機 雙面噴涂 全自動涂覆機

系統技術參數

外型尺寸：1050mm×1250mm×1700mm

噴涂區域：460mm×450mm

主電源： AC 220V  50-60HZ（赫茲）

運行功率：1.8KW

設備重量：800kg±10kg.

設備噪音：小于50分貝

壓縮空氣供應：0.4Mpa- 0.7Mpa干燥壓縮氣體

膠閥數量：≤2

膠閥類型：針式霧化閥等各類高精度閥體，根據膠水特性及工藝要求靈活選配。

涂覆閥：

膠水適用性：粘度范圍0-1300cps均可正常涂覆。

涂覆清晰度：裸板邊緣鋸齒寬度1mm以內。

供料壓力桶：臺灣寶麗品牌桶，配備安全閥。

系統技術特點

1、X、Y、Z三軸的運動控制系統，準確實現各種電路板避開連接器等非涂覆區域的選擇性噴涂工藝。并可準確實現任意角度旋轉傾斜噴涂延伸至電路板上高大器件根角部位，實現修補或高難度噴涂動作。

2、可根據材料特性選配相應高精度噴閥、及供料系統。靈活組配閥體，運動作業時可實現自動切換作業，可實現線狀噴涂點膠、曲線噴涂等多軌跡噴涂，實現高密度復雜電路板噴涂工藝。

3、可準確實現電路板器件側面或遮擋部位傾斜噴涂功能。

4、鏈條傳輸軌道采用硬質處理使得軌道耐磨；鏈條采用進口不銹鋼鏈條，保證設備傳輸長期運行穩定可靠，鏈速可通過軟件進行控制。傳輸軌道也可選配多段式控制，節省進出料傳輸時間。

5、設備全部采用SMC精密壓力開關，氣壓量化準確，以實現精準涂覆點膠控制。

6、涂覆系統配備在線UV detection裝置，可實時監測涂覆效果。

7、膠閥的流量調節增加精密刻度盤，膠量控制更精確，噴涂邊緣清晰度提高到1mm，消除噴涂陰影。

8、配備氣壓報警裝置，當氣壓過低自動聲光報警，增加設備安全性。

9、采用智能調速傳輸方式（提高傳輸速度，同時又減小產品與擋板的碰撞，可以準確定位）。

10、具有高速、高可靠性、高穩定性的傳動和控制系統，各軸運動機構均采用進口高精度滾珠絲杠、進口直線滾動導軌做成的線性模組。

11、設備配備液位監測系統，可以監測儲膠桶中材料的使用量，提醒操作人員及時添加材料，起到防呆的作用。

12、系統具有自動浸閥功能，防止膠閥長時間暴露在空氣當中發生堵塞，影響產品質量。

13、配備名牌機載高性能、大容量工業控制電腦（PC），實現控制系統的穩定性及可靠性。

14、軟件程序采用漢字操作界面，簡單易學，穩定可靠。軟件程序具有CAD圖形輸入自動編程；數據輸入自動編程；鍵盤手柄遙控輸入任意軌跡自動編程三種編程模式。操作軟件預留開放端口，便于用戶采集生產訊息。

15、多項選配功能，可根據需求靈活增配。

16、標準SMEMA接口，可與各類設備靈活對接。
