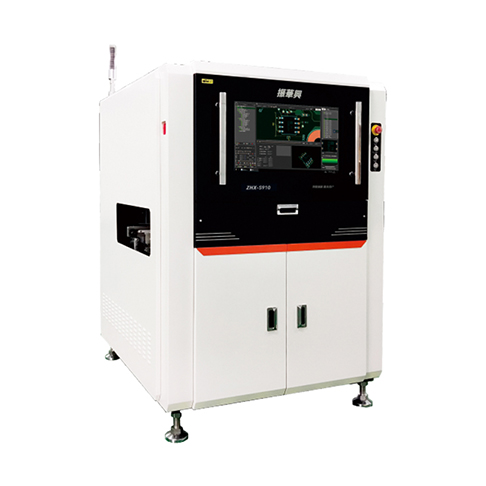

振華興在線型3DAOI 自動光學檢測系統S920/D920系列

品牌：振華興
型號：S910/S920/D910/D920
產地：中國

一、在線型 3D AOl特點：
1、高精度控制平臺
2、高速工業相機

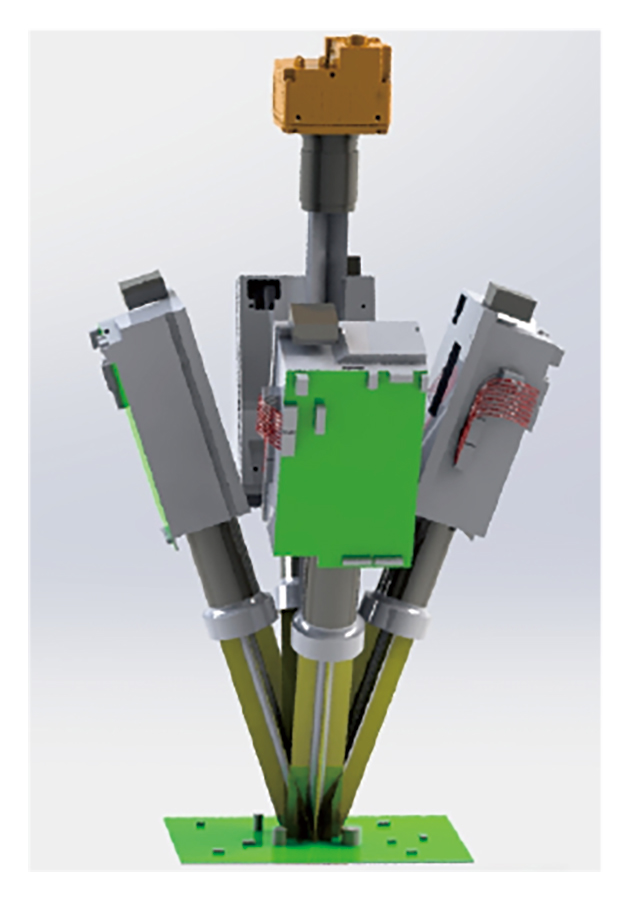

3、多組數字投影光柵系統
4、雙驅運動控制系統，運動高速、平穩、無振動、無噪音
5、基于白光莫爾條紋的N步相移算法，可提供微米級的檢測精度，可選配多光柵頭，輕松應對反光和陰影

二、在線型 3D AOl功能模塊

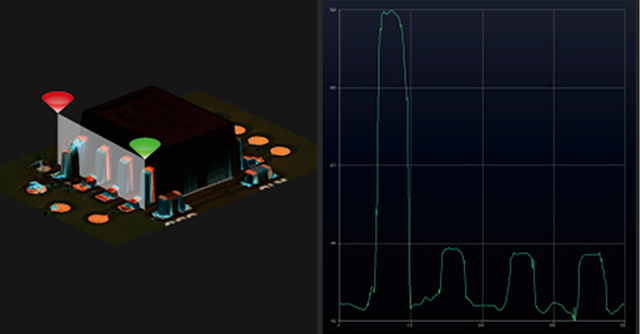

1、集成優秀檢測算法，更可有效檢出零件浮高及IC引腳翹曲
特有的三維點云重建技術可大大提高檢測精度和檢測能力，可有效的覆蓋2D檢測盲區，2D難以檢測的IC翹腳，零件的浮高可達100%的檢出率。

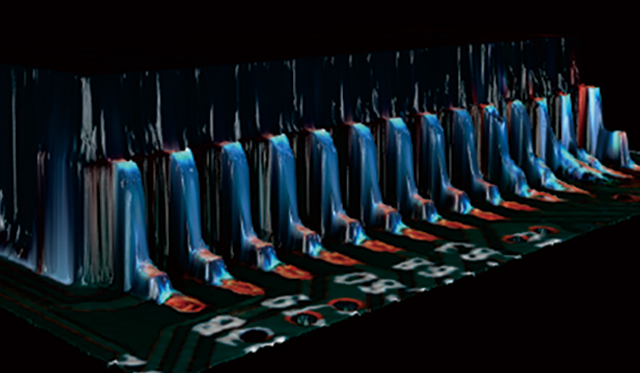

2、真彩色三維立體圖像

3、1200萬高清晰度COAXPRESS超高速相機與多套1080P數字投影單元深度配合下，通過多段式RGBW四色LED塔型光源，實現360°無死角數字投影以及圖像的高效采集

三、在線型 3D AOl檢測能力
3D高度測量范圍：20mm
高度分辨率：0.4um
高度檢測精度：±3um
板彎補償：±5mm(2%
重復性和再現性：<1%@3sigma
XY定位精度：10um  5um  10um  5um
檢測不良類型：缺件、偏移、歪斜、立碑、側立、翻件、極性反、錯件、破損，多錫，少錫，短路，尺寸

四、在線型 3D AOl技術參數
影像系統：S910、S920、D910、D920
攝像頭：高速CCD攝像機，1200萬像素
鏡頭：工業鏡頭
投影單元：4向投影光柵
光源：環形RGBW 四色LED光源
光學解析度：15um(可選12um,10um,8um)
FOV：60*45mm(15um); 40*30mm(10um)

五、在線型 3D AOl設備參數
檢測基板尺寸范圍：50x50~510x460mm  雙軌時:50*50~510*300mm(Max:510*320mm 需出廠前說明)   單軌時:50*50~510*560mm
零件上下限高：50 / 50 mm
軌道高度：900+20mm
尺寸(寬x深x高高度不含三色報警燈)：1200*1280*1656mm/1382*1389*1600mm/1200*1520*1656mm/1300*1632*1600mm
驅動系統：伺服電機/直線電機/伺服電機/直線電機
重量：700kg/900kg/950kg/1150kg
電源：220V±10%，50/60Hz，1.6KW    220V±10%，50/60Hz，2.5KW
