在線雙軌AOl 3D自動光學檢測D810系列
品牌：振華興AOI
型號：3DAOl D810D820D830
產地:：中國

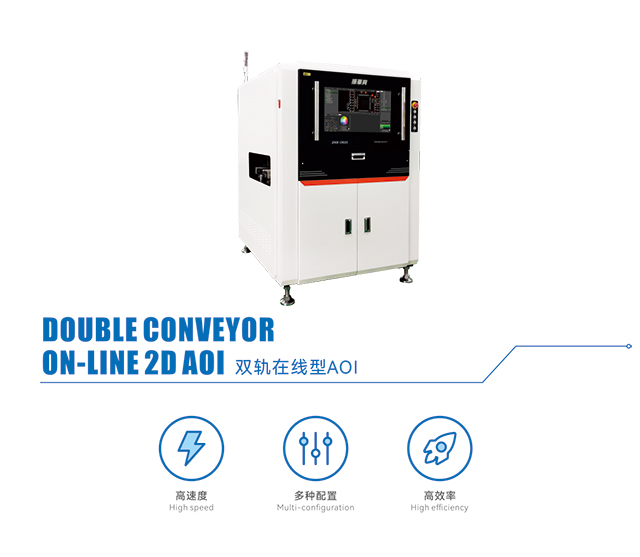

一、雙軌在線型3D AOl特點
1、高速度、多種配置、高效率
2、雙軌檢測系統，可和雙軌高速生產系統無縫對接
3、以矢量計算為基礎，綜合運用顏色抽取、亮度抽取)以及顏色空間距離算法，對貼裝元件及焊點的位置、外形進行精確的定位和分析，準確剔除各種不良點產品特點
二、智能高精度3D AOI

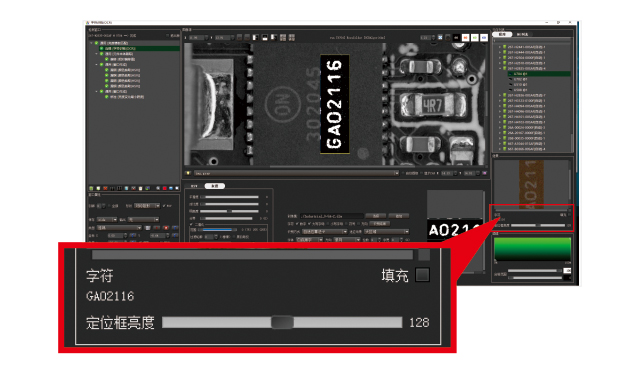

同一系列 多種配置 適用于不同選擇。專業的字符識別功能 (OCR/OCV)，進一步提升物料的檢測精度，杜絕物料錯料、反向的產生。
三、雙軌道設計

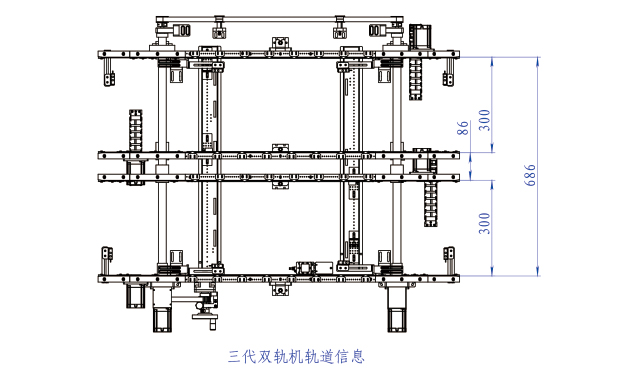

其中第1條軌道固定、第二、第三軌道自動可調、第四軌道手動可調，1-4軌最大寬度為686mm
1、雙軌道同時可測板尺寸: 50x50mm~510x300mm(Max:510*320mm 需出廠前說明)
2、單軌道測板尺寸: 50x50mm~510x586mm。
四、詳細的SPC分析報告
可以對所有產品的檢測狀況及結果進行分析統計，生成各種直觀的統計報表。
五、機械系統
判別方法：軌道高度900+20mm，雙軌道PCB傳送，可同時進入兩款不同規格尺寸的PCB，自動進出板和自動寬度調整系統，符合SMEMA標準。
PCB尺寸：雙軌道同時可測板尺寸: 50x50mm~510x300mm(Max:510*320mm 需出廠前說明)單軌道測板尺寸: 50x50mm~510x586mm (14軌最大寬度686mm)PCB Size
PCB厚度：0.5-5.0mm
PCB翹曲度：±2mm
零件高度：TOP≤25mm，BOT≤30mm
驅動設備：交流伺服電機系統，相機在X和Y軸方向移動，(PCB固定不動有利于錫膏印刷和貼片之后的檢測)
定位精確：<10um
移動速度：Standard: 500mm/s，Max: 800mm/s
六、視覺識別系統
判別方法：矢量分析算法，集成邏輯或運算，雙邊亮度邊界距離，元件本體跟蹤，OCV亮度模板匹配，顏色距離，顏色抽取(RGB & HSV)亮度極差，亮度偏差，亮度變化最小跨度等三十余種演算法.
相機：500萬像素/高性能500萬像素(可選配1200萬像素)/1200萬像素(可選配2000萬，2500萬像素)
鏡頭：高分辨率遠心工業鏡頭，20微米，15微米，12微米，10微米，8微米可選
FOV：48.96*40.96 mm(5MP & 20um); 36.72*30.72 mm(5MP & 15um); 50*45mm(12MP & 15um); 40*30mm (12MP & 10um)
光源:環形塔狀架構，超亮紅綠藍白四色LED頻閃光源
0201元件:<7.6ms
每畫面處理時間:220~450ms
錫膏印刷:有無、偏斜、少錫多錫、斷路、污染
零件缺陷:缺件、偏移、歪斜、立碑、側立、翻件、極性反、錯件、破損
焊點缺陷:錫多、錫少、連錫,銅箔污染等 (符合ROHS 無鉛焊接檢測要求)
波峰焊檢測:多錫，少錫，短路，苞焊，沙孔
可檢測最小元件及間距:01005 &0.3mm pitch (15um)
七、雙軌在線型AOl參數
外形尺寸(不含信號燈)：1140x1472x1600mm
重量：~700kg
電源：交流220伏特+10%，頻率50/60Hz，額定功率1400W
氣源：0.5mpa,140cm3/min
使用環境：溫度10-40 ℃，濕度 30-80%RH
