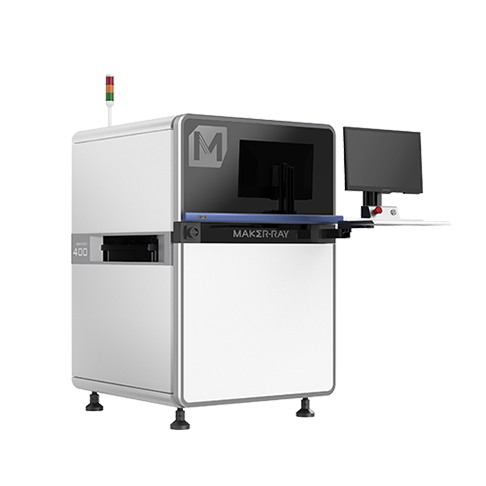

錫膏檢測儀廠家  3D AOI AIS43X系列檢測設備

品牌：鐳晨

型號：AIS43X Series

產地：國產

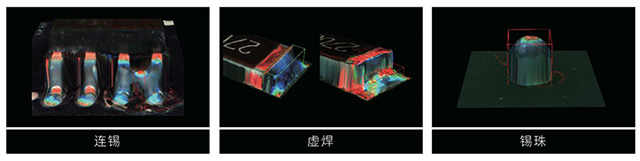

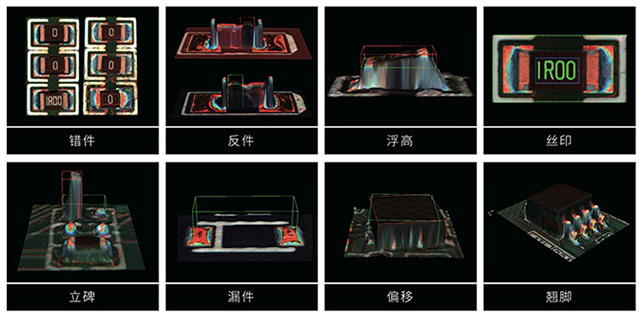

3DAOI檢測貼片元件及焊錫缺陷

設備原理

通過高還原度的3D結構光成像系統及算法，準確測量高度，有效提供判斷依據，助力更精準地判斷缺陷和不良

1、檢測范圍廣

測量高度范圍可配置：2D、3D均可檢

2、SPC詳細直觀

自動識別條碼，快速查詢生產統計報表,遠程查看追蹤數據

3、最小化陰影

基于4/8方向的投影3D成像，最小化陰影問題

4、極簡編程

鍵查找已訓練器件，快速批量廣播參數

5、成像真實

智能3D重建，深度圖智能去噪

6、高速、高精度

高速，高分辨率圖像處理技術，高效提升2D檢測性能和3D成像速度

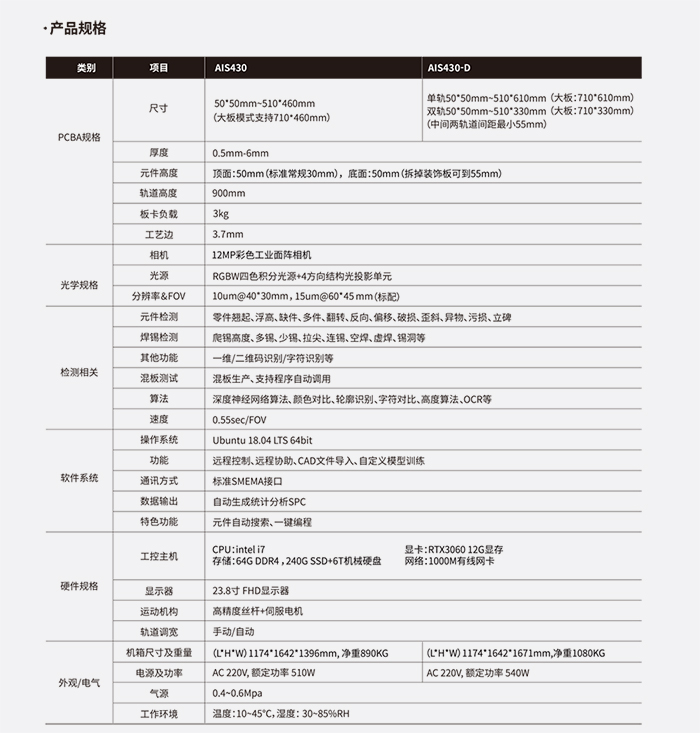

AIS43X Series-3D參數

3D AOIAIS43X系列單軌

PCBA尺寸：單軌50x50mm~510*610mm （大板模式680*610mm）
雙軌50x50mm~510*330mm （中間兩軌間距最小55mm）
PCBA厚度：0.5mm～6mm
元件高度：頂面:25mm，底面:30mm
相機：12MP面陣高速工業相機
光源：RGBW四色積分光源+4方向結構光投影單元
FOV：40*30mm
分辨率：10μm
CPU：intel i7
顯卡：技嘉RTX2060 8G顯存
存儲：64GB DDR，240G SSD+2T機械硬盤
軌道調寬：手動/自動
電源及功率：AC 220V, 額定功率 650W
氣源：0.4-0.6Mpa
尺寸（L*H*W）：1150*1630*1450mm
凈重：1080KG

3D AOIAIS43X系列單軌

PCBA尺寸：50x50mm~510*460mm （大板模式770*460mm）
元件高度：頂面:25mm，底面:50mm
相機：12MP面陣高速工業相機
光源：RGBW四色積分光源+4方向結構光投影單元
FOV：40*30mm
分辨率：10μm
CPU：intel i7
顯卡：技嘉RTX2060 8G顯存
存儲：64GB DDR，240G SSD+2T機械硬盤
軌道調寬：手動/自動
尺寸（L*H*W）：1150*1630*1320mm
凈重：870KG
電源及功率：AC 220V, 額定功率 570W
氣源：0.4-0.6Mpa
