松下貼片機NPM-D3A+NPM-W2整線解決方案

Panasonic/松下貼片線體示意圖

1：自動上板機TOP-AL250A

2：全自動激光打碼機 TOP-G510

3：篩選接駁臺

4：全自動印刷機 TOP-1009

5：在線 鐳晨 3D SPI -AIS630B

6：接駁臺

7：松下貼片機   D3A

8：松下貼片機   D3A

9：松下貼片機   D3A

10：松下貼片機   W2

11：接駁臺

12： 回流焊  TOP-1000

13：篩選緩存機

14：在線 AOI 鐳晨 AIS400B

15：接駁臺

16：自動PCB下扳機TOP-UL250

17：離線X-RAY TOP-X3100

流向左到右

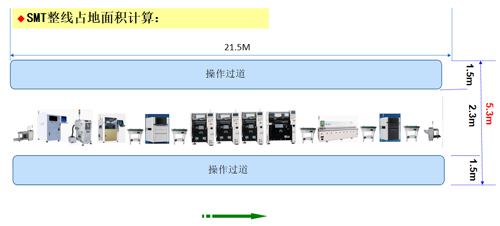

松下貼片機NPM-D3A+NPM-W2整線解決方案占地面積：

線體總長度：21.5M
線體總寬度：2.3M（包含操作邊和維護邊） 總占地面積：21.5M*5.7M=122.55平方米

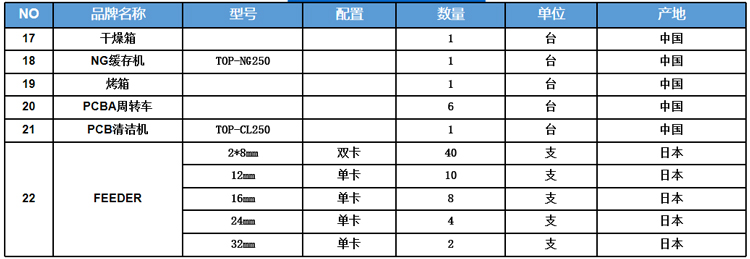

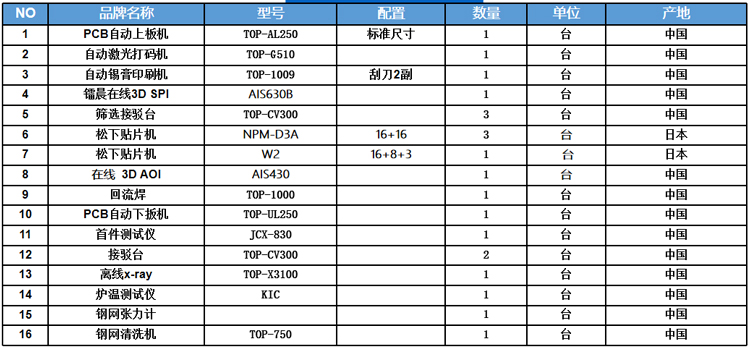

松下貼片機設備方案清單

松下貼片機NPM-D3A+NPM-W2整線解決方案優勢：

1、貼裝元件范圍：

（1）貼裝元件范圍：01005 – 150 x 125 mm    T30mm

2、PCB范圍：510 x 590 mm

3、貼裝精度：37 μm-30μm

實際產能：158000cph左右        供料器容量： 8 mm    80*3+68=308

1：提供產線布局規劃，無塵車間裝修建議，電氣技術交流。

2：產品工藝流程，SMT制造管理，設備方案交流建議。

3：團隊建設，提供SMT技術人員招募服務。

4：設備交付至工廠安裝調試，培訓，駐場服務，保障設備正常運營。

5：售后保障，30名售后工程師，珠三角地區4小時到達現場。
