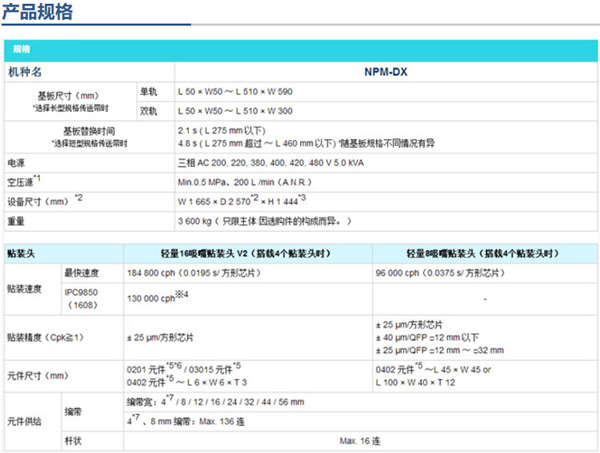

松下NPN-DX貼片機，松下貼片機，Panasonic松下貼片機技術參數：

機種名：松下NPN-DX貼片機，松下貼片機，Panasonic松下貼片機
基板尺寸（mm）
選擇長型規格傳送帶時：單軌 L 50 × W 50 ～ L 510 × W 590
                                     雙軌 L 50 × W 50 ～ L 510 × W 300

基板替換時間：選擇短型規格傳送帶時 2.1 s （ L 275 mm 以下）
4.8 s （ L 275 mm 超過 ～ L 460 mm 以下） 隨基板規格不同情況有異
電源：三相 AC 200, 220, 380, 400, 420, 480 V　5.0 kVA
空壓源 ： Min.0.5 MPa、200 L /min（A.N.R.）
設備尺寸：（mm） W 1 665 *2 × D 2 570 *3 × H 1 444 *4
重量 3 600 kg（只限主體:因選購件的構成而異）
松下NPN-DX貼片機，松下貼片機，Panasonic松下貼片機貼裝頭
  輕量16吸嘴貼裝頭 V2
（每貼裝頭） 輕量8吸嘴貼裝頭
（每貼裝頭） 4吸嘴貼裝頭
（每貼裝頭）
快速度 46 200 cph
（0.078 s/ 芯片） 24000 cph
（0.150 s/ 芯片） 8500 cph
（0.424 s/ 芯片）     8000 cph
（0.450 s/ QFP）
貼裝精度（Cpk≧1） ± 25 μm/方形芯片 ± 25 μm/方形芯片
± 40 μm/QFP □12 mm 以下
± 25 μm/QFP □12 mm ～ □32 mm ± 20 μm/QFP
元件尺寸（mm） 0201 元件 *5*6 / 03015 元件 *5
0402 元件 *5 ～ L 6 × W 6 × T 3 0402 元件 *5 ～L 45 × W 45 or L 100 × W 40 × T 12 0603 芯片 ～ L 120 × W 90 or L 150 × W 25 × T 30
元件供給 編帶 編帶寬：4 / 8 / 12 / 16 / 24 / 32 / 44 / 56 mm 編帶寬：4 ～56 / 72 / 88 / 104 mm
4、8 mm 編帶：Max. 136 品種
桿狀 Max. 32 品種（單式桿狀供料器）
1：只限主體
2：兩側延長傳送帶（300 mm）貼裝時W尺寸為2 265 mm
3：交換臺車安裝時D尺寸
4：顯示器、信號塔、天頂風扇蓋除外。
5：0201/03015/0402元件需要專用吸嘴和專用編帶供料器。
6：0201元件貼裝對應是選購件。（本公司指定條件）
貼裝速度以及精度等值，會因條件而異。
松下NPN-DX貼片機技術參數：
