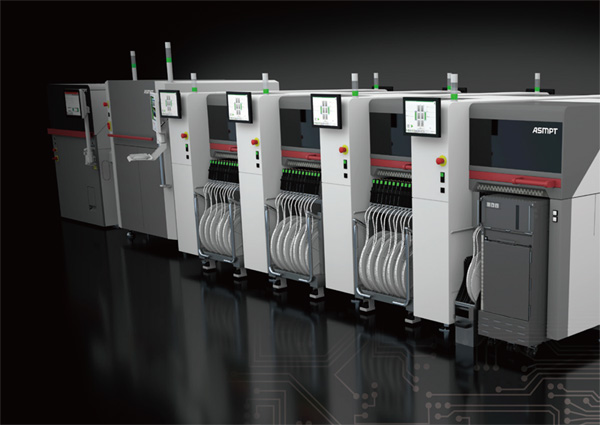

ASMPT西門子TX2i TX2 TX1高速貼片機

設備品牌：西門子貼片機
設備型號：TX系列
設備產地：德國

SIPLACETX：以極小的占地面積提供高性能和高精度
SIPLACETX貼裝模塊為大批量生產設立了新的標桿。沒有其他的貼裝方案可以在如此小的占地面積內(僅1米x2.3米)，達到25um@3sigma的精度，高達78,000cph的速度。您可以像貼裝其他元器件一樣首次全速貼裝新一代的最小型元器件(0201公制=0.2毫米x0.1毫米)。
僅1米寬(相當于3.3英尺)的單懸臂和雙懸臂機器可在生產線中靈活調整。經過改進的新一代SIPLACESpeedstar貼裝頭始終可以提供高性能和最大精度的貼裝。與SIPLACEMultistar和SIPLACETwinstar貼裝頭協作，您可以處理絕大多數元器件。
SIPLACETX貼裝模塊利用SIPLACESoftwaresuite進行編程，配備了匹配的供料器選件和我們的雙導軌，支持高效的大批量生產，不停線產品切換以及當前先進的生產理念。

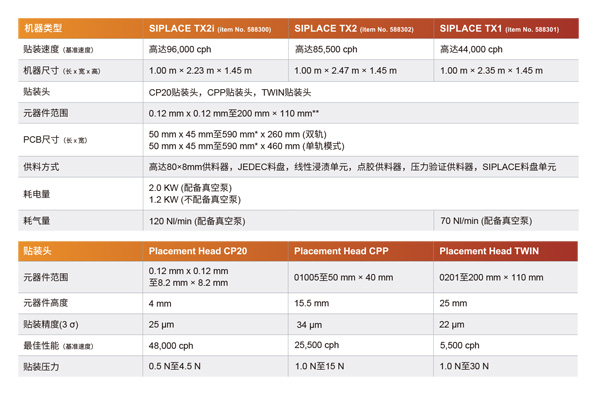

貼裝速度(基準速度)：高達96,000 cph
機器尺寸(長x寬x 高)：1.00mx2.23 mx 1.45 m
貼裝頭：CP20貼裝頭，CPP貼裝頭，TWIN貼裝頭
元器件范圍：0.12 mm x0.12 mm至200 mm x110 mm*
PCB尺寸(長x寬)：50 mm x45 mm至590 mm*x260 mm (雙軌) 50 mmx45 mm至590 mm*x460 mm(單軌模式)
供料方式：高達80x8mm供料器，JEDEC料盤，線性浸漬單元，點膠供料器，壓力驗證供料器，SIPLACE料盤單元
耗電量：2.0 KW(配備真空泵)1.2 KW(不配備真空泵)
耗氣量：120 NImin (配備真空泵)

西門子貼片機SIPLACE TX1機器參數
懸臂數量：1
IPC速度:32,500cph
SIPLACE基準評測:37,500cph
理論速度:50,200cph
機器尺寸:長x寬x高:1.0x2.3x1.45*m
貼裝頭特性:SIPLACESpeedStar
元器件范圍:0201(公制)-6x6mm
貼裝精度:±30 μm/3 σ~±25 μm/3 o withHPF**
角度精度:±0.5°/30
最大元器件高度:4mm
貼裝壓力:1.3-4.5N
傳送帶類型:柔性雙軌傳送
傳送帶模式:異步、同步、獨立貼裝
PCB格式:柔性雙軌傳送:45x45mm-375x260mm
在單軌模式下進行雙軌傳送(可選):45x45mm-375x460mm
PCB厚度:0.3mm-4.5mm
PCB重量:最大2.0kg
最大傳送帶插槽:80個8毫米X供料器位
供料器模塊類型:SIPLACE智能編帶料供料器、SIPLACE線性浸醮供料器、SIPLACE點膠供料器。
